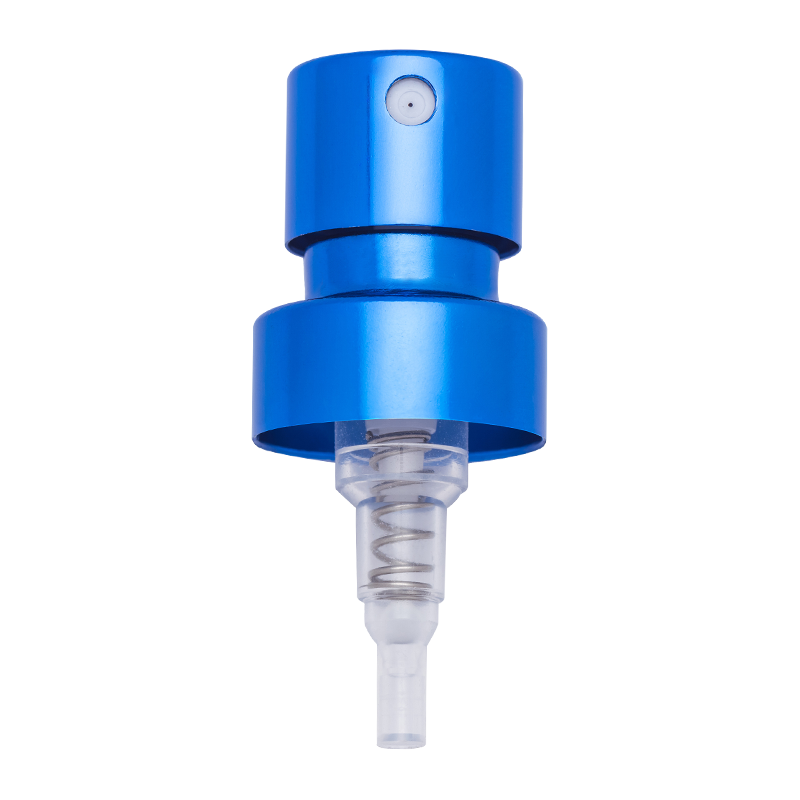

XY-PT-⊘15JDAB 15mm Zagniatany rozpylacz do perfum z drobną mgiełką, typ krótki

Jak poprawić równomierność natrysku Krótka dysza pompki do mgiełki perfumowej o średnicy 15 mm ?

Jednolitość strumienia jest głównym wskaźnikiem wydajności dyszy perfum, który bezpośrednio wpływa na wrażenia użytkownika związane z efektem dyfuzji zapachu. Krótka dysza pompki do mgiełki perfumowej o średnicy 15 mm ma zwartą konstrukcję i nadaje się do pojemników o małej średnicy. Poprawa równomierności natrysku wymaga skoordynowanej optymalizacji dokładności projektu, właściwości materiału, procesu produkcyjnego i standardów testowania. Poniższe szczegółowe plany są opracowywane w oparciu o wiele wymiarów:

1. Zoptymalizuj konstrukcję rdzenia dyszy

Konstrukcja dyszy stanowi podstawę do określenia równomierności strumienia i konieczne jest wprowadzenie drobnych ulepszeń w trzech kluczowych częściach: kanale płynu, komponencie atomizacji i uszczelce zaciskanej.
Usprawniona konstrukcja kanału cieczy
Wewnętrzny kanał płynu (w tym wlot cieczy, wnęka prowadząca i otwór dyszy) krótkiej dyszy 15 mm musi mieć opływową strukturę, aby uniknąć kątów prostych, występów i innych konstrukcji podatnych na turbulencje. Dzięki symulacji obliczeniowej dynamiki płynów (CFD) optymalizowana jest krzywa gradientu wewnętrznej średnicy kanału, aby zapewnić płynny przepływ perfum w kanale i zmniejszyć odchylenie atomizacji spowodowane nierównomiernym natężeniem przepływu. Na przykład wewnętrzna średnica kanału od wlotu cieczy do otworu dyszy płynnie zmienia się z 1,2 mm na 0,8 mm, dzięki czemu ciecz pod ciśnieniem tworzy stabilny stan laminarny, kładąc podwaliny pod równomierną atomizację.
Wysoka precyzja obróbki otworów atomizacyjnych
Otwór dyszy jest kluczowym elementem atomizacji, a dokładność apertury i symetria kształtu bezpośrednio wpływają na formę sprayu. Zaleca się stosowanie technologii laserowej obróbki mikrootworów w celu kontroli tolerancji apertury w zakresie ±0,005 mm, aby zapewnić gładką i pozbawioną zadziorów wewnętrzną ściankę kanału. Jednocześnie przyjęto symetryczną konstrukcję z wieloma otworami (np. 3-4 otwory atomizujące o średnicy 0,3 mm rozmieszczone równomiernie w pierścieniu), aby ciecz była rozpylana synchronicznie z wielu kierunków, a odchylenie natrysku, które może być generowane przez pojedynczy kanał, jest kompensowane przez zakłócenia przepływu powietrza, poprawiając w ten sposób ogólną równomierność.
Dopasowanie struktury zaciskania i uszczelnienia
Konstrukcja zaciskania musi zapewniać koncentryczność dyszy i korpusu butelki. Jeśli odchylenie montażowe przekroczy 0,1mm, może to spowodować nierównomierne ciśnienie cieczy i problem nadmiernego lub słabego miejscowego rozpylania. Dlatego głębokość szczeliny na kartę i wysokość występu klamry muszą być ściśle dopasowane do średnicy butelki i należy zastosować elastyczną kompensację silikonowego pierścienia uszczelniającego, aby zapewnić, że dysza jest całkowicie wyrównana z osią korpusu butelki po montażu, aby uniknąć nierównowagi rozkładu ciśnienia spowodowanej przechyleniem.

2. Popraw wydajność materiału i proces obróbki powierzchni

Właściwości fizyczne i stan powierzchni materiału będą miały wpływ na płynność i efekt atomizacji cieczy. Należy dobrać materiały i w sposób celowy optymalizować proces obróbki powierzchni.
Wybierz materiały o niskim współczynniku tarcia
Do głównych elementów dyszy (takich jak tłoki i rdzenie zaworów) zaleca się stosowanie modyfikowanego POM (polioksymetylenu) lub LCP (polimeru ciekłokrystalicznego). Materiały te charakteryzują się doskonałą odpornością na zużycie i niskim współczynnikiem tarcia (≤0,2), co może zmniejszyć wahania oporu cieczy podczas procesu przepływu. Jednocześnie nałóż powłokę fluorową (np. PTFE) na powierzchnię stykającą się z cieczą, aby zmniejszyć przyczepność cieczy, uniknąć niestabilnego przepływu spowodowanego miejscowymi pozostałościami i zapewnić równomierną objętość natrysku.
Precyzyjna obróbka utleniająca powierzchni aluminium
W przypadku dysz zawierających części aluminiowe (takie jak popychacze i osłony) wykończenie powierzchni i twardość należy poprawić w procesie anodowania. Grubość warstwy tlenku jest kontrolowana na poziomie 8-12 μm, a warstwa folii jest jednolita i pozbawiona dziur, co pozwala uniknąć zjawiska zawieszania się cieczy na ścianie z powodu chropowatej powierzchni. Na przykład firma Zhangjiagang XinYe Chemical Sprayer Co., Ltd wykorzystuje w pełni automatyczną linię produkcyjną do utleniania w procesie obróbki powierzchni tlenkiem glinu. Dokładna kontrola stężenia elektrolitu i gęstości prądu zapewnia spójność powierzchni elementu aluminiowego, zapewniając stabilną podstawę fizyczną dla płynnego przepływu cieczy.
Stabilność materiału uszczelek
Uszczelki (takie jak uszczelki silikonowe) o szczelnej konstrukcji muszą być wykonane z silikonu przeznaczonego do kontaktu z żywnością o dużej odporności chemicznej, a twardość w skali Shore'a A jest kontrolowana w zakresie 50-60 stopni, co nie tylko zapewnia dobre uszczelnienie, ale także zapewnia stabilne i elastyczne sprzężenie zwrotne po naciśnięciu. Dostosowując proces wulkanizacji silikonu, zmniejsza się wewnętrzne pęcherzyki i zanieczyszczenia, unika się wycieków ciśnienia spowodowanych nierównomiernym odkształceniem uszczelek, a ciśnienie cieczy w dyszy jest stabilne, zapewniając ciągłą moc dla równomiernej atomizacji.

3. Ulepsz proces produkcyjny i automatyczną kontrolę

Precyzyjna kontrola w procesie produkcyjnym jest kluczem do zapewnienia realizacji planu projektowego, a błędy ludzkie należy redukować poprzez ustandaryzowane procesy i zautomatyzowany sprzęt.
Optymalizacja parametrów wtrysku
Plastikowe części dyszy (takie jak wnęka prowadnicy przepływu i gniazdo atomizera) muszą być produkowane na bardzo precyzyjnej wtryskarce, skupiającej się na kontrolowaniu temperatury wtrysku (takiej jak materiał POM kontrolowany w temperaturze 190-210 ℃), ciśnieniu trzymania (30-50 MPa) i czasie chłodzenia (15-20 sekund), aby uniknąć odchyleń strukturalnych spowodowanych skurczem i wypływem. System kontroli w zamkniętej pętli służy do monitorowania ciśnienia i temperatury we wnęce w czasie rzeczywistym, aby zapewnić spójność wymiarową każdej partii produktów, na przykład kontrolując błąd koncentryczności gniazda atomizera w zakresie 0,02 mm.
Precyzyjne pozycjonowanie zautomatyzowanego montażu
Proces montażu dyszy (taki jak dokowanie otworu atomizera i wnęki prowadnicy przepływu, dopasowanie sprężyny i tłoka) wymaga zastosowania zautomatyzowanej linii montażowej prowadzonej wizualnie, z kamerą CCD wykrywającą położenie komponentów w czasie rzeczywistym i współpracującej z mikronową dokładnością pozycjonowania ramienia robota (± 0,01 mm), aby zapewnić, że błąd współosiowości każdego elementu nie przekracza 0,03 mm. Ten zautomatyzowany tryb produkcji może skutecznie uniknąć przypadkowości ręcznego montażu. Na przykład zautomatyzowana linia montażowa firmy Zhangjiagang XinYe Chemical Sprayer Co., Ltd. zapewnia dokładność montażu każdej dyszy poprzez wielostanowiskowe synchroniczne wykrywanie, zapewniając gwarancję procesu dla jednorodności natrysku.
Kontrola konsystencji obróbki powierzchni tlenkiem glinu
Obróbka utleniająca części aluminiowych wymaga ścisłej kontroli składu elektrolitu (takiego jak stężenie kwasu siarkowego 150-200 g/l), temperatury (18-22 ℃) i czasu utleniania (20-30 minut). Stężenie elektrolitu jest utrzymywane na stabilnym poziomie dzięki automatycznemu systemowi uzupełniania cieczy, aby uniknąć różnic w oporach przepływu cieczy spowodowanych nierówną grubością powłoki. Jednocześnie czyszczenie ultradźwiękowe służy do usuwania pozostałości zanieczyszczeń po utlenieniu, aby zapewnić chropowatość powierzchni Ra≤0,8μm i zmniejszyć nieregularne przyleganie cieczy do powierzchni.

4. Wzmocnienie standardów wykrywania i kontroli jakości

Utworzenie kompleksowego systemu wykrywania w celu wykrywania odchyleń w czasie poprzez precyzyjne pomiary i analizę danych w celu uzyskania kontroli jednorodności natrysku w pętli zamkniętej.
Ilościowe wykrywanie morfologii sprayu
Laserowy analizator wielkości cząstek i szybka kamera służą do wykrywania strumienia rozpylonej dyszy, rejestrowania rozkładu średnicy kropel (docelowy Dv50 jest kontrolowany przy 20-30 μm, a stosunek Dv90 do Dv10 wynosi ≤2,5) i kąta rozpylania (zalecane 30°±5°), aby zapewnić równomierność wielkości kropel i wąski zakres dystrybucji. Jednocześnie gęstość pokrycia oprysku w odległości 10 cm jest wykrywana przez przyrząd do rozprowadzania mgły, a odchylenie liczby kropel na jednostkę powierzchni nie może przekraczać 5%, aby uniknąć lokalnego nadmiernego zagęszczenia lub nadmiernego rozrzedzenia.
Test stabilności ciśnienia
Symuluj rzeczywisty scenariusz użycia i wykrywaj wartość wahań przepływu sprayu (≤±3%) przy różnych siłach nacisku (2-5N) i ciśnieniu butelki (0,2-0,4 MPa), aby upewnić się, że objętość sprayu pozostaje stabilna, gdy zmienia się prędkość nacisku użytkownika. Krzywa ciśnienia podczas procesu prasowania jest rejestrowana w czasie rzeczywistym przez czujnik ciśnienia, co pozwala wyeliminować produkty, w których występują nagłe zmiany ciśnienia spowodowane zużyciem rdzenia zaworu lub złym uszczelnieniem.
Weryfikacja niezawodności całego cyklu życia
Przeprowadza się przyspieszone testy starzenia (takie jak 5000 cykli prasy) w celu wykrycia osłabienia jednorodności natrysku, wymagając, aby szybkość zmiany średnicy kropli po cyklu nie przekraczała 10%. Jednocześnie testuje się skuteczność uszczelniania i natryskiwania w środowiskach o wysokiej i niskiej temperaturze (od -5°C do 40°C), aby zapewnić utrzymanie stabilnego efektu atomizacji w ekstremalnych warunkach, zgodnie ze ścisłymi normami certyfikacji systemu jakości ISO9001-2008.

5. Współpraca w łańcuchu dostaw i optymalizacja popytu klientów

Poprawę jednorodności sprayu należy połączyć z rzeczywistymi scenariuszami użycia klientów, a usługi dostosowane do potrzeb są wykorzystywane w celu zaspokojenia potrzeb adaptacyjnych różnych formuł perfum.
Ukierunkowany rozwój pleśni
Różne perfumy mają różną lepkość i napięcie powierzchniowe (np. perfumy zawierające alkohol i perfumy na bazie olejków eterycznych mają różną płynność), a wewnętrzna struktura dyszy musi być dostosowana do receptury klienta. Na przykład większa wnęka prowadząca jest przeznaczona dla perfum o dużej lepkości, a do perfum o niskim napięciu powierzchniowym dodano odporną na zachlapania osłonę prowadnicy. Zhangjiagang XinYe Chemical Sprayer Co., Ltd posiada niezależny warsztat opracowywania form, który może szybko dostosować formy do potrzeb klienta i zapewnić, że jednorodność natrysku będzie dostosowana do określonych receptur poprzez dostosowanie parametrów kanału przepływu.
Plan dostosowania procesu krok po kroku
Ze względu na różnice pomiędzy produkcją próbną małoseryjną a produkcją masową na dużą skalę, formułowane są krok po kroku parametry procesu. Na przykład druk 3D służy do szybkiej weryfikacji projektu konstrukcyjnego w fazie produkcji próbnej, a zautomatyzowany sprzęt służy do utrwalenia parametrów w fazie produkcji masowej. Jednocześnie klienci mogą wybierać spośród wielu planów produkcji, równoważąc koszty i wydajność, zapewniając jednocześnie jednolitość.
